Машины для литья под давлением

Литье под давлением невозможно без использования надежной технической оснастки. Во-первых, это машины для непосредственного литья. Подобные установки бывают разными, чаще используют модели с горячей или холодной камерой прессования. Также различия заключаются в направлении камеры прессования, в свободном доступе есть вариации как с вертикальной, так и с горизонтальной камерой.

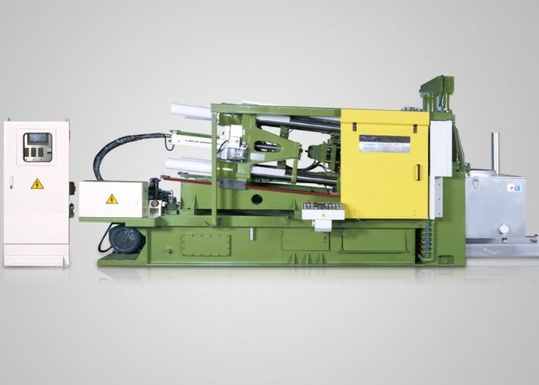

Машины для литья под давлением

Процесс прессования

В основе аппарата лежит пресс-заготовка, состоящая из неподвижных и подвижных элементов. Неподвижная составляющая закреплена на статичную плиту, в то время как двигающаяся часть машины крепится к динамичной платформе. Большинство заготовок для пресса оснащены отдельными каналами, с помощью которых обеспечивается водное охлаждение.

Поскольку некоторые детали должны изготавливаться с заранее проделанными отверстиями, динамичные части заготовки оснащены стержнями. Благодаря этим же конструкциям обеспечивается производство полостей. Когда изделие готово, его необходимо извлечь из заготовки. Для этого производителями машин заранее предусмотрен специальный выталкивающий механизм.

Процесс прессования:

  1. С помощью запорной конструкции обе составляющие заготовки, подвижная и неподвижная, надежно скрепляются.
  2. Затем, в образованную сферу попадает жидкое сырье. Сплав подается через отверстия, после чего настает очередь механизма прессования.
  3. Заливочное отверстие закрывается с помощью плунжера, образуется достаточное давление, благодаря которому сплав равномерно заполняет заготовку. Затем происходим затвердевание.
  4. Через время динамичный элемент машины отъезжает на платформе, а плунжер выталкивает заготовку.
  5. Остатки производства также удаляются из машины, чтобы не испортить качество будущих изделий.
  6. Толкательная плита доезжает до упора, однако сама форма продолжает движение.
  7. Отливка удаляется со стержней посредством воздействия выталкивателей, деталь приземляется в заранее приготовленный контейнер или транспортер.
  8. Машину обрабатывают сжатым воздухом и специальным составом, который помогает конструкции сразу приготовиться к следующим процессам.

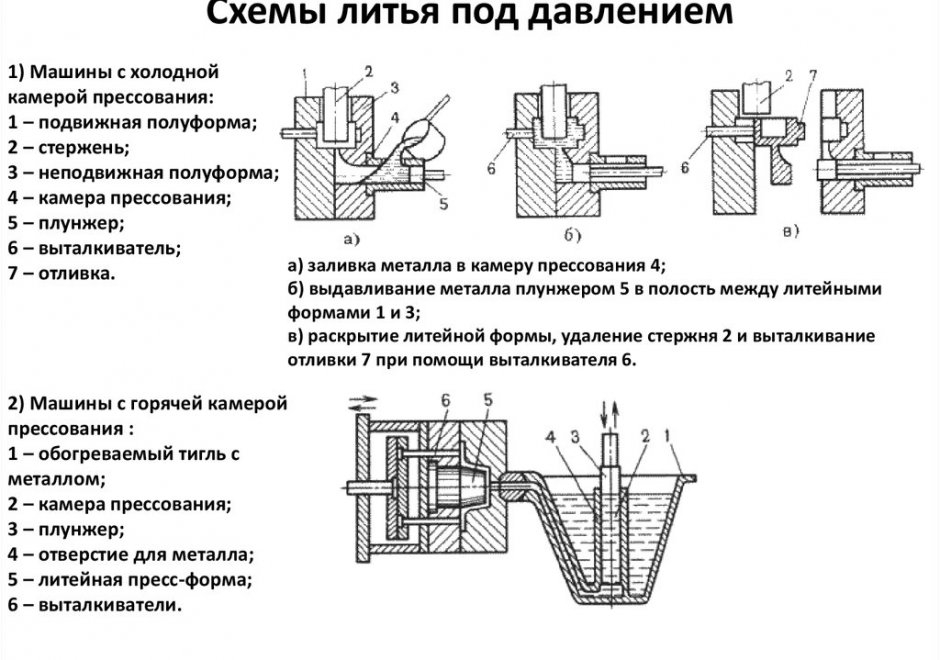

схемы литья под давлением

Холодная горизонтальная камера - описание модели

Линейка моделей холодных горизонтальных камер от 711А06 до 71119 оснащена станиной:
  1. Самотормозящая рычажная система двигает подвижную плиту по направляющим, движение задается, благодаря гидравлическому цилиндру.
  2. Вместе с плитой двигается и гидровыталкиватель. По ходу движения на плиту водружается динамичный элемент заготовки.
  3. Статичная же часть размещается на неподвижном участке плиты, рядом с камерой для пресса.
  4. В эту конструкцию попадает необходимый объём сплава, подаваемый под воздействием цилиндрического поршня.
машина для литья алюминия под давлением
Главная задача механизма закрытия пресс-заготовки в том, чтобы обеспечить крепкое сцепление деталей и не допустить попадание воздуха в полость с готовящейся деталью. Отдельные модели оснащены собственной силой давления на механизм, показатели изменяются от 1000 до 35000 кН. В большинстве случаев запирание выполняется мощными рычажными самотормозящими конструкциями.

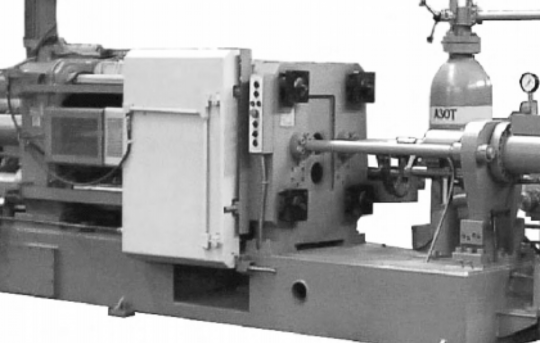

Иллюстрация изображает модель 711А08 указанного типа. Сила закрытия пресс-заготовки этой машины составляет 2500 кН. Динамичные участки плит измеряются в 450миллиметров. Масса поставляемой порции алюминия – 4700грамм. Максимальная скорость работы на холостом ходу составляет не менее 5метров в секунду.

Конструкцией машины предусмотрен потенциал на установку манипулятора, помогающего заливать металл. Также возможно дополнительное подключение отдельных манипуляторов для смазывания заготовок и изъятия деталей. Устройства, контролирующие выход конструкций и смазку форм, а также работу стержней тоже могут интегрироваться в систему холодных горизонтальных камер. Процессы контролируются заранее заданной программой.
